PR TR100/1SM

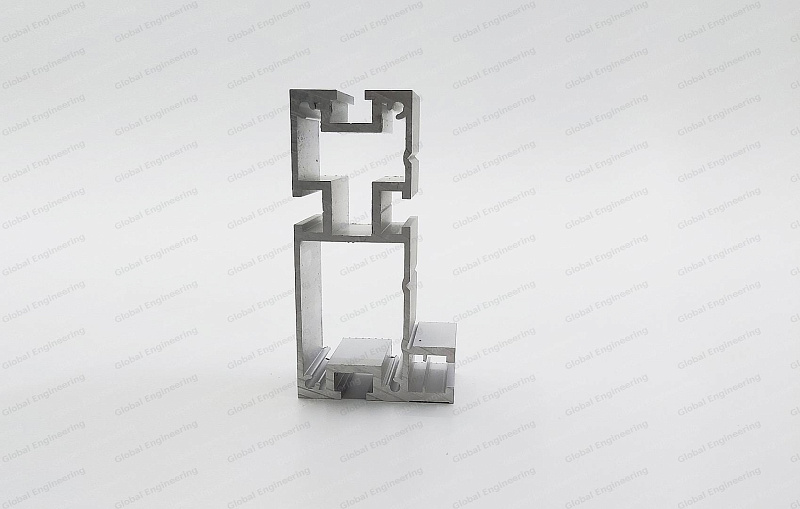

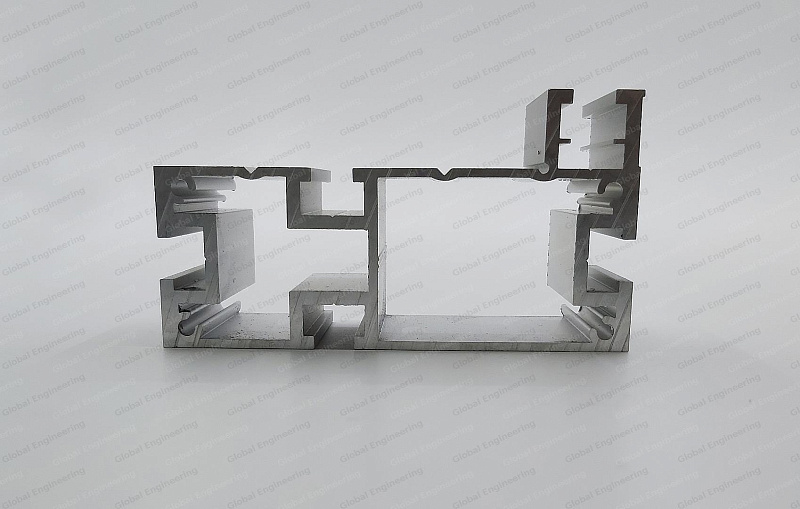

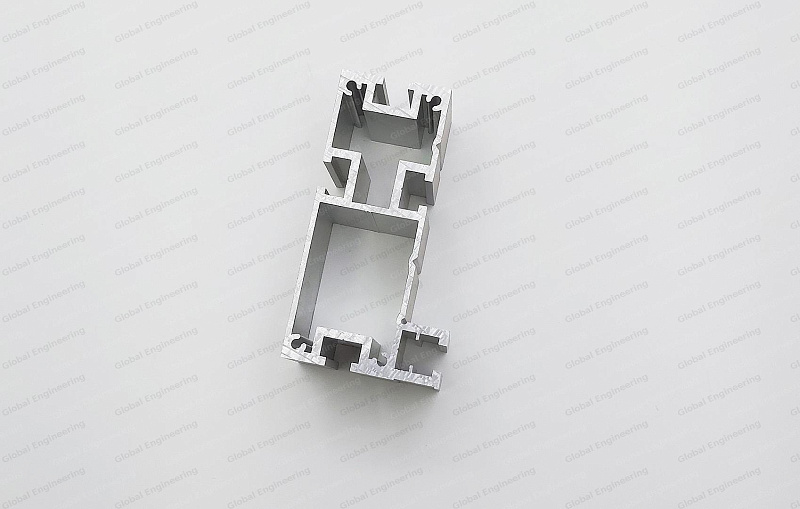

Алюминиевая усиленная профиль-шина 100 мм (PR TR100) применяется для изготовления упоров, которые устанавливаются в монтажно-фрезерные столы.
Алюминиевая усиленная профиль-шина 100 мм (PR TR100) применяется для изготовления упоров, которые устанавливаются в монтажно-фрезерные столы.

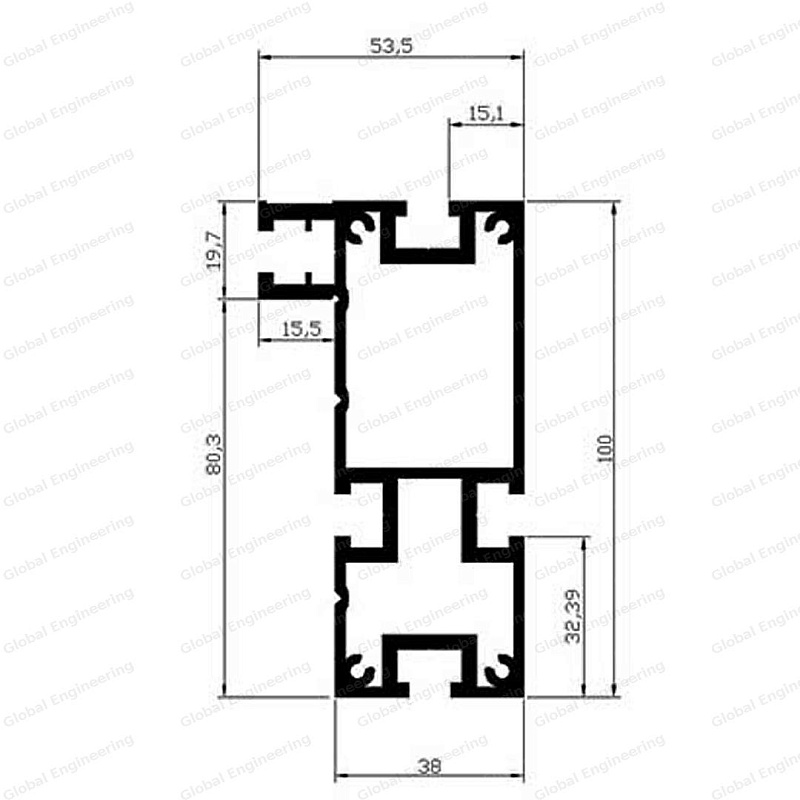

Имеет 5 пазов 8,6 мм для перемещения головки болта М8, овальной гайки 12х25 М6 или овальной гайки 12х25 М8.
Совместима с профилем-ползуном 13 мм. Для компенсации зазора между боковой стенкой паза и ползуном применяется полиуретановая пленка. Толщина пленки 0,16 или 0,23 мм на выбор.
Также шина имеет углубление 15,5 мм для установки раздвижных накладок и паз 13,5 мм для крепления размерной шкалы.
Упор может быть оснащен пылеотводом. Для этого в профиле-шине вырезается сквозное отверстие, куда с обратной стороны шины устанавливается патрубок D-50.
Боковые стороны упора закрываются специальными наконечниками, которые создают вакуум при пылеудалении.
Наименование:
Профиль-шина 100 мм
PR TR100/1SM, анод., серебро матовое, 1 м, 3 кг.
PR TR100/1SM, анод., серебро матовое, 6.1 м, 18,35 кг.
